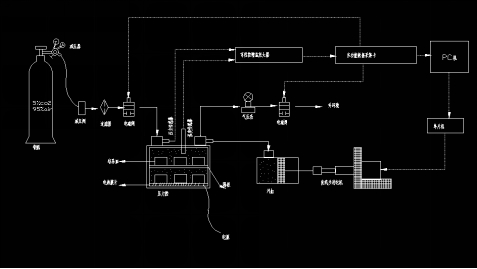

1 系统组成

该系统由气体加载实验段、动态气体压力调节、参数检测、数据采集与处理几部分构成。

l 气体加载实验段

密封容器（医用不锈钢材质）、孔板放置支架、气体接口、压力与温度检测孔。整个密闭容器置入恒温水浴中，保持容器内部的温度恒定。

l 动态气体压力调节

直线步进电机驱动气缸产生周期性的气体压力，气体压力的周期、压力幅度、波形等由软件控制直线电机运行产生。

l 参数检测

可实时监测细胞培养腔内的气体压力与温度。

l 数据采集与处理

通过多功能AD板将检测参数采集，显示气体压力波形和温度值，可将检测数据存盘。

2   系统特点

l 气体压力变化由直线步进电机驱动气腔产生，可有软件方便设置电机运动模式，产生满足实验要求的气体压力（高、低压，压差，平均压，波形形状），重复性好。

l 气道漏气补偿与报警：通过实时监测压力变化，判断气道的气体泄漏；通过自动控制算法，决定高压补气气体阀的开启时间，使整个实验过程中，周期性的平均压始终控制在设定范围内。当泄漏严重中，软件报警提醒实验人员进行人工干预。

3  软件主要功能

l 数据采集（压力与温度）与存储

l 压力波形实时显示

l 电机运行模式设置与操作

l 气体压力参数设置与控制

4   系统配置

l PC机（内置AD数据采集及步进电机控制口）×1台

l 压力加载驱动器×1套

l 恒温水浴×1台

l 细胞实验腔×1套

l 加载控制及检测机箱（含压力、温度检测各1路）×1套

l 气体稳压及气体开关控制×1套

l 连接配件×1套

软件及使用手册×1套
