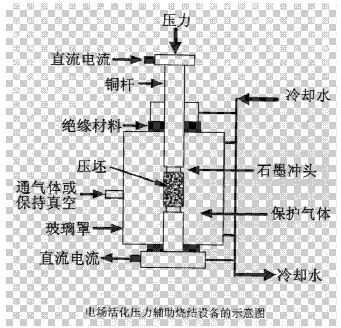

一种纳米晶钕铁硼永磁块体材料的制备方法，其特征在于工艺步骤如下：首先将任意一种非晶钕铁硼粉末在没有任何添加剂的基础上直接压制成坯，然后装入电场活化压力辅助烧结设备的两冲头之间并夹紧，在高真空或回填 N2或惰性保护气体后，在压力为 0－110MPa，烧结升温速率为0－2000℃/s，烧结温度范围为 400－850℃，保温时间为1－45分钟的工艺条件下，实现非晶钕铁硼块体材料的晶化和烧结，冷却至室温时即可得到纳米晶钕铁硼永磁块体材料。这种方法具有瞬间升温，能在较低的温度下通过大电流短时烧结实现非晶粉末的晶化和烧结一体化，能有效抑制晶粒长大，且不破坏粉末的微观组织与性能的特点。
