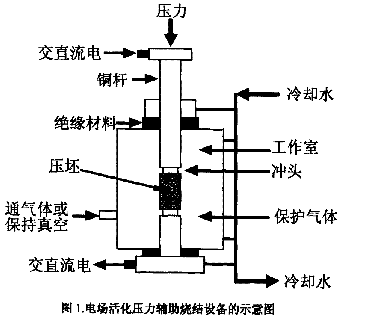

一种烧结稀土铁氮永磁材料制备方法，其特征在于工艺步骤如下：首先将自制或市售的任意一种稀土铁氮永磁材料事先压制成初坯装入电场活化压力辅助烧结设备的两冲头之间并夹紧，在高真空或同填保护气氛后，在压力为0－ 110MPa，烧结升温速率为0－2000℃/s，烧结温度范围为300 －550℃，保温时间为1－60分钟的工艺条件下进行电场烧活化结成稀土铁氮永磁体。这种方法具有瞬间升温，能在较低的温度下通过高压和短时烧结实现粉末的烧结成块，且不会破坏粉末的微观组织与性能的特点。
