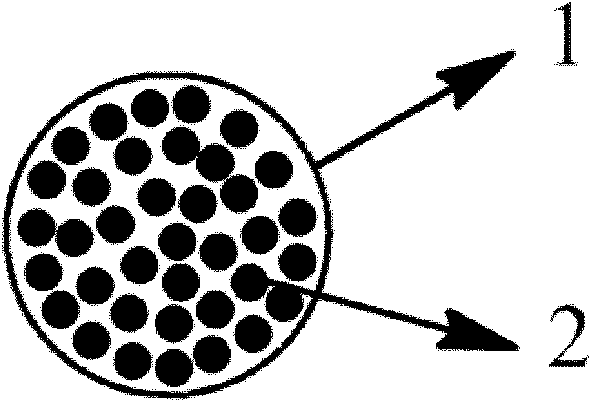

一种纳米级聚甲基丙烯酸甲酯磁性复合微球由聚甲基丙烯酸甲酯球体和分布在聚甲基丙烯酸甲酯球体内的Fe3O4磁性纳米粒子构成，其粒径为20nm～100nm，其饱和磁化强度为32emu/g～46emu/g，其磁含量为46％～68％。所述磁性复合微球的制备方法，工艺步骤依次如下：(1)配制磁流体；(2)形成混合预微乳液，以步骤(1)配制的磁流体、甲基丙烯酸甲酯单体、表面活性剂、助表面活性剂和去离子水为原料形成混合预微乳液；(3)磁性纳米粒子与聚甲基丙烯酸甲酯复合，向步骤(2)制备的混合预微乳液通入保护气体，在常压搅拌加热至70℃～80℃，然后加入引发剂进行反应，反应时间至少4小时。
