本发明公开了一种采用波纹形电极的透反蓝相液晶显示器，其包括：上基板、透明波纹形公共电极、液晶层、透明波纹形像素电极、下基板以及反射层；所述上基板和下基板平行放置且被分为透射区和反射区；所述透射区和反射区采用相同蓝相液晶材料；通过以下两种方案可以平衡透射区和反射区之间的相位延迟，实现透反蓝相液晶显示器。方案一：透射区和反射区采用相同的波纹形电极倾角即αT=αR，但是采用不同的液晶层厚度即dTαR。本发明提供的透反蓝相液晶显示器，由于采用了波纹形电极，不仅降低了工作电压、提高了光效率，而且透射区与反射区的电光特性曲线也匹配得相当好。本发明采用波纹形电极，制造工艺更简单。

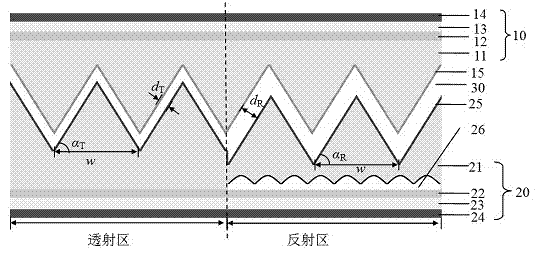

    一种采用波纹形电极的透反蓝相液晶显示器，包括：上基板10、透明波纹形公共电极15、液晶层30、透明波纹形像素电极25、下基板20以及反射层26；上基板10和下基板20彼此平行设置且被分成透射区和反射区；所述透射区和反射区的液晶层30均使用相同的蓝相液晶材料；上基板10包括上基板玻璃层11、上基板四分之一波片12、上基板二分之一波片13和上基板偏振片14；下基板20包括下基板玻璃层21、下基板四分之一波片22、下基板二分之一波片23和下基板偏振片24；上基板四分之一波片12和下基板四分之一波片22的光轴方向相互平行，上基板二分之一波片13和下基板二分之一波片23的光轴方向相互平行，上基板偏振片14和下基板偏振片24的透光轴方向相互垂直；透明波纹形公共电极15涂覆在上基板玻璃层11上，透明波纹形像素电极25涂覆在下基板玻璃层21上，透明波纹形公共电极15和透明波纹形像素电极25具有相同的周期w，透射区的透明波纹形公共电极15和透明波纹形像素电极25具有相同的倾角αT，反射区的透明波纹形公共电极15和透明波纹形像素电极25具有相同的倾角αR；反射层26置于反射区的下基板玻璃层21内部。
