线切割机精确定位中心孔的装置

http://www.gxyqy.com/ 2012-4-28 9:38:03 成都川大技术转移集团有限公司阅读次数：487次

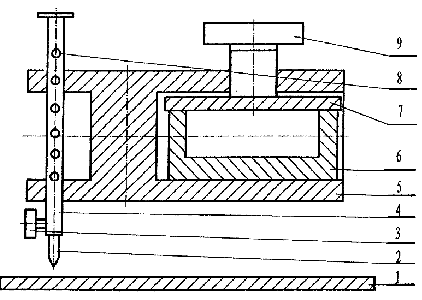

一种精确定位线切割穿丝孔中心位置的装置，它是由安装在线切割机的上丝杆上的固定架、垫板、螺杆、弹簧、联结杆和中心锥等组成。利用线切割机本身的程控运动使中心锥停止在一个穿丝孔的中心位置，用鎯头或重物击打连接杆顶部，中心锥便在工件上打出中心坑，这就是该穿丝孔的中心位置，中心锥根据程序运动到下一个穿丝孔的中心位置停下，再打出中心坑。如此反复可以非常精确地定位每一个中心孔的位置。
